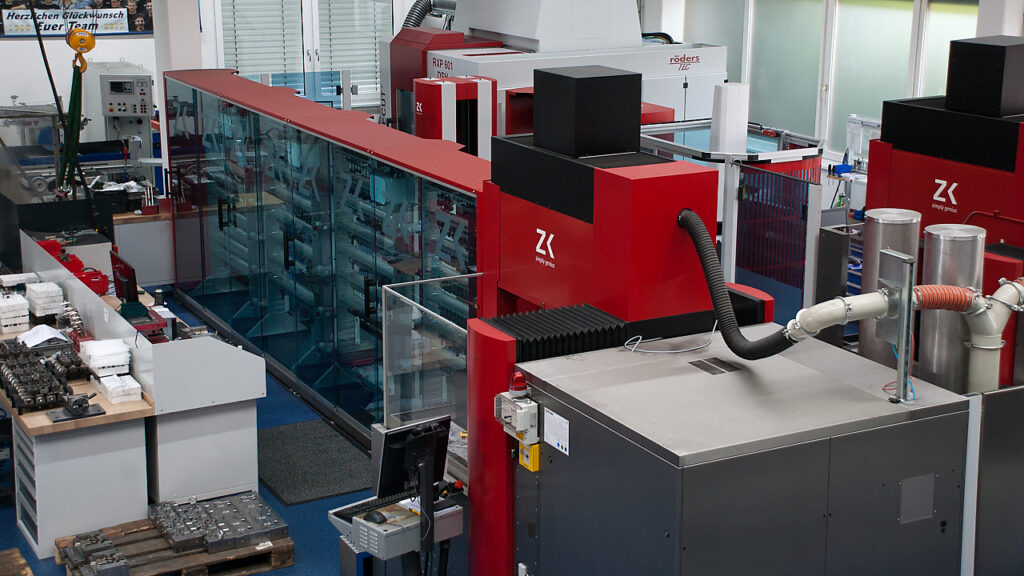

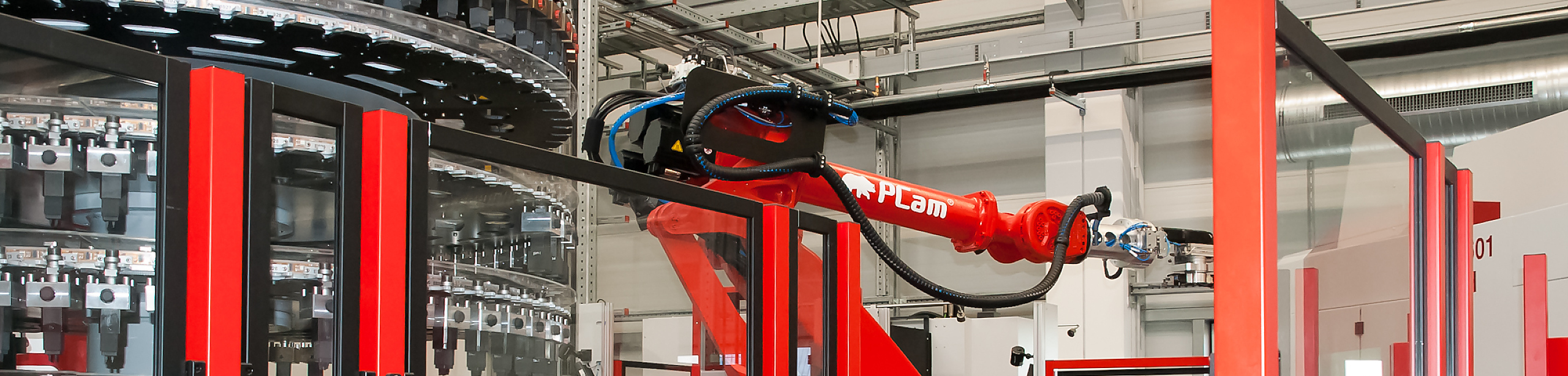

Prozessautomatisierung – Elektrodenfertigung und Senkerodieren

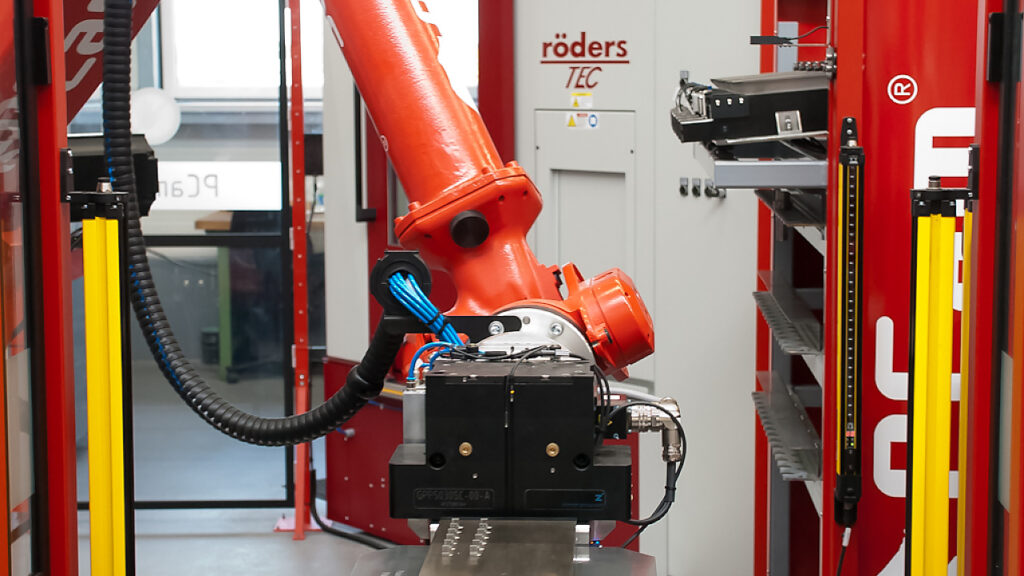

Zahlreiche Unternehmen aus dem Werkzeug- und Formenbau vollziehen den Wandel hin zur digitalisierten, industriellen Produktion. Wichtiges Element der Entwicklung des Werkzeugbaus ist die Automatisierung. Sie ermöglicht die Erhöhung der Werkstückqualität bei gleichzeitig größerer Prozesszuverlässigkeit und Produktionsgeschwindigkeit in der Fertigung. So werden geringere Durchlaufzeiten und damit kürzere Lieferzeiten erzielt.
In dem folgenden Video können Sie sich die komplette Prozesskette in VISI ansehen:

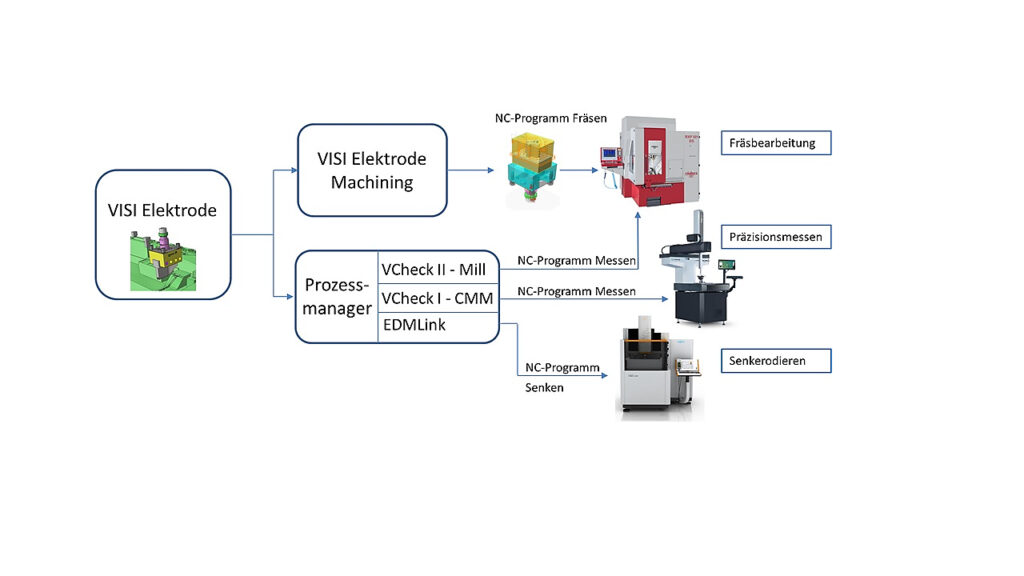

VISI Elektrode – Die komplette Prozesskette
Die Produktionsteuerungssoftware die Ihren Elektroden-Fertigungsprozess unterstützt VISI mit allenInformationen wie Presetdaten, Fräsprogrammen für Elektroden, Messdaten für das Qualitätsmessen, Erodierprogrammen für Senkerodiermaschinen. Messdaten werden wieder zurückgemeldet und geben frühzeitig die Möglich die Qualität zu prüfen.

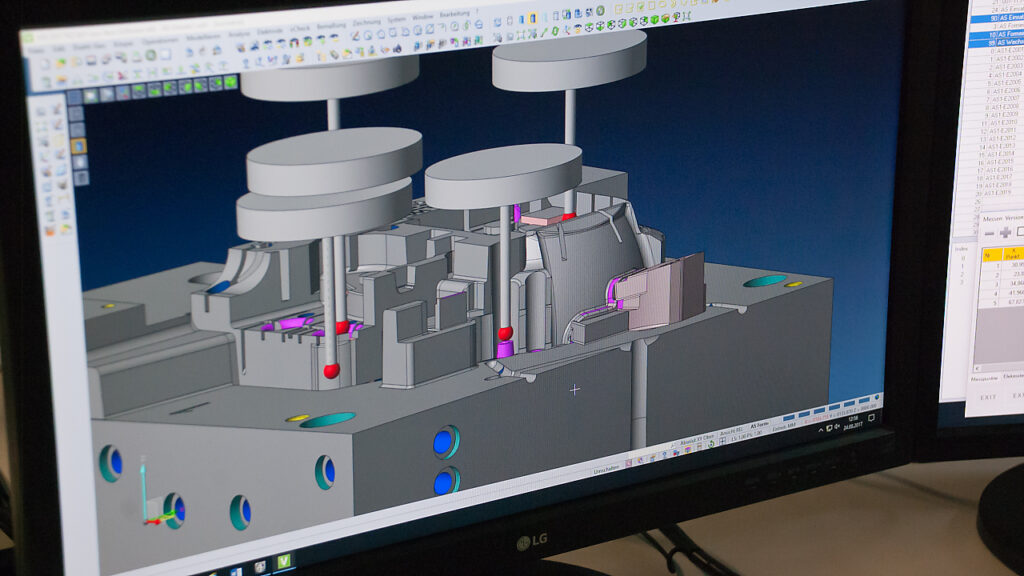

Automatisierte Elektrodenkonstruktion
VISI Elektrode ermöglicht dem Benutzer die Geometrie detaillierter Bereiche des Modells, die durch Erodieren hergestellt werden sollen, automatisch vom Bauteil zu extrahieren. Für die extrahierte Geometrie werden Rohteil, Halter, Nullpunkte, usw. festgelegt. verwendet werden können. Je Elektrode legt der Anwender eine Anzahl von Schrupp-, Vorschlicht- und Schlichtelektroden, deren Untermaße und die Auslenkungsart fest. Des Weiteren werden Erosionsdaten wie Erodierfläche oder die Tiefe der Kavität automatisch errechnet.
VISI Elektrode liefert als Basis für die automatisierten Prozesse der Elektrodenfertigung alle Informationen.
Softwaremodul: VISI Elektrode

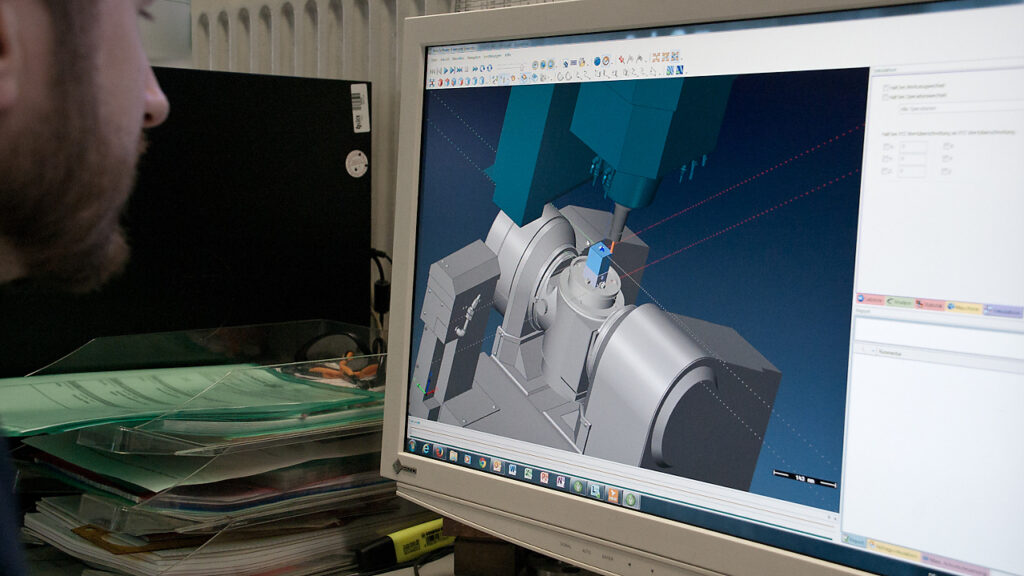

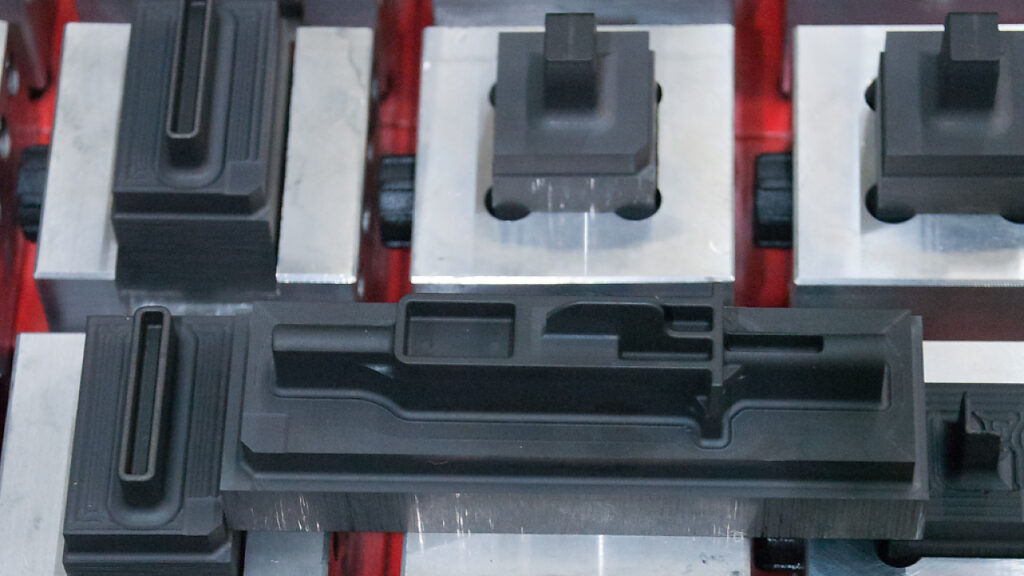

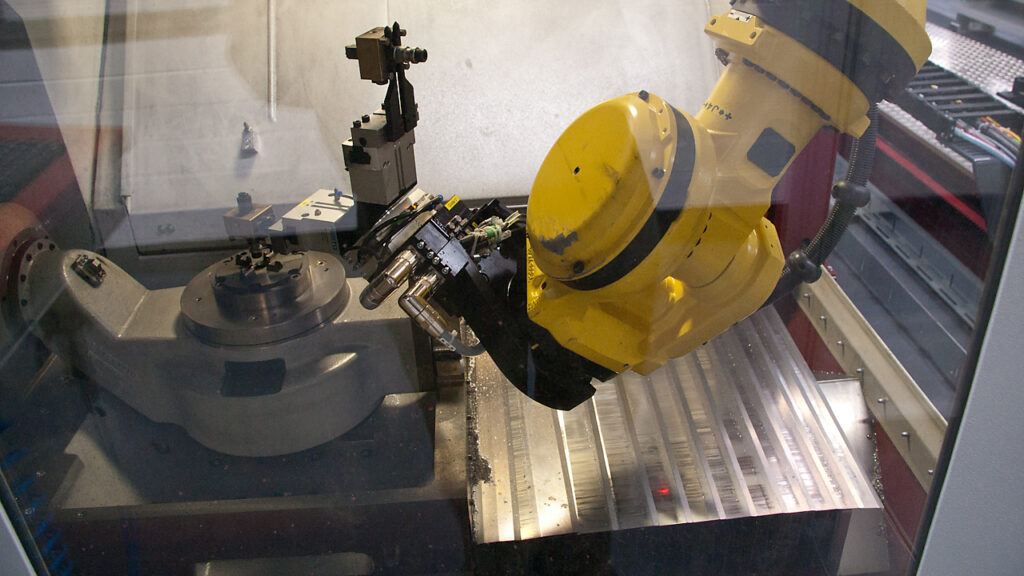

Automatisierte Elektrodenbearbeitung
Die für die Bearbeitung relevanten Informationen einer, zuvor im Elektroden Manager definierten, Elektrode werden für die automatische Erzeugung des Bearbeitungsprojektes verwendet. Für die Erzeugung der Werkzeugwege werden Bearbeitungsvorlagen angewendet.
Das Ergebnis ist ein standardisierter und automatisierter Bearbeitungsprozess der die NC-Programme für die Fertigung von Elektroden bereitstellt.
Softwaremodul: VISI Electrode Machining

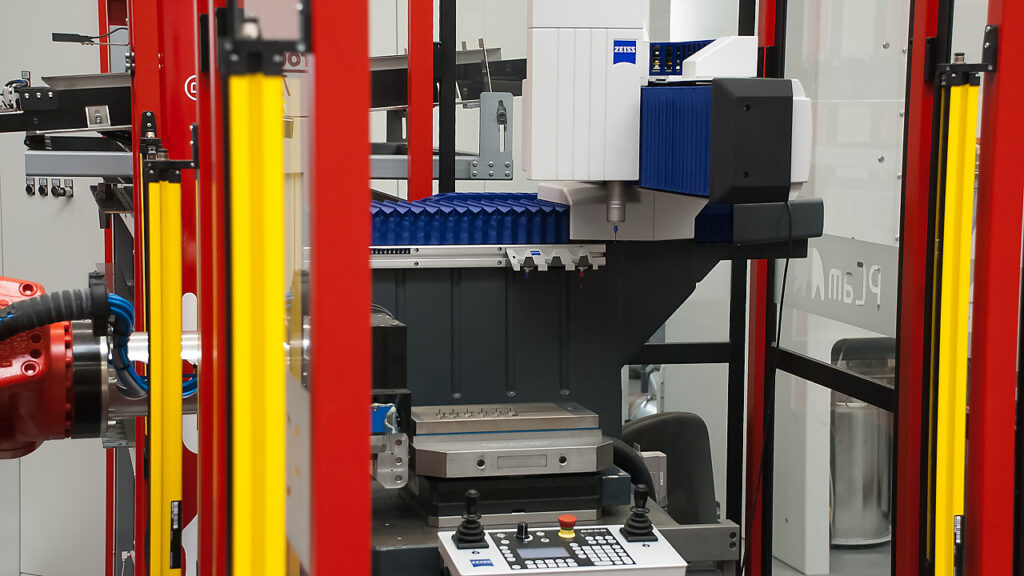

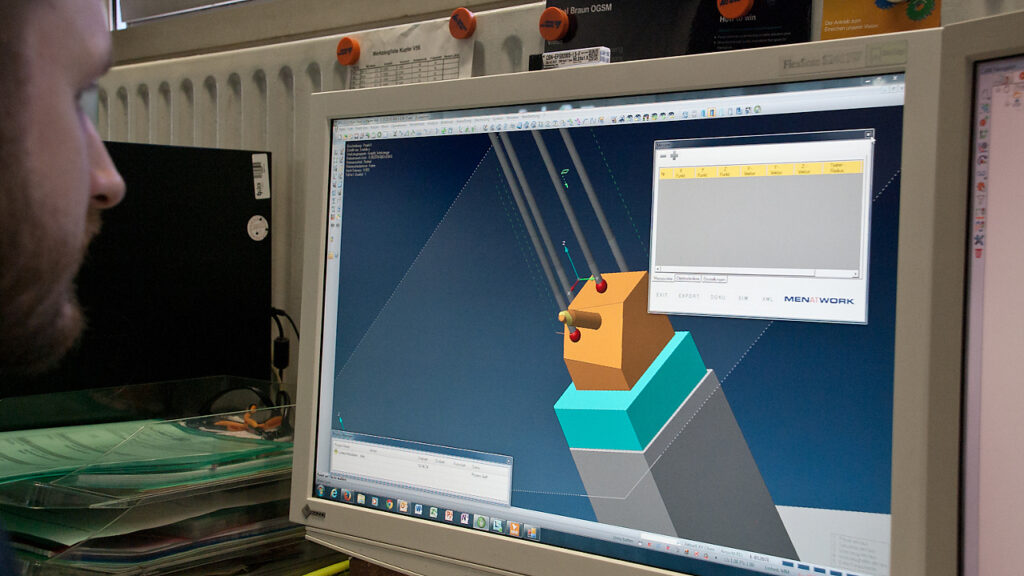

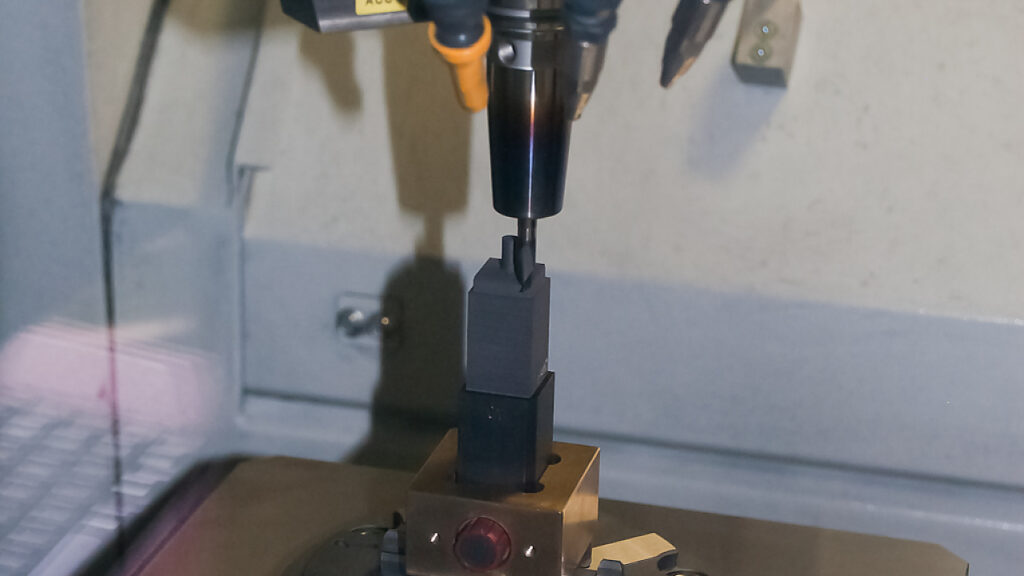

Elektrodenmessen

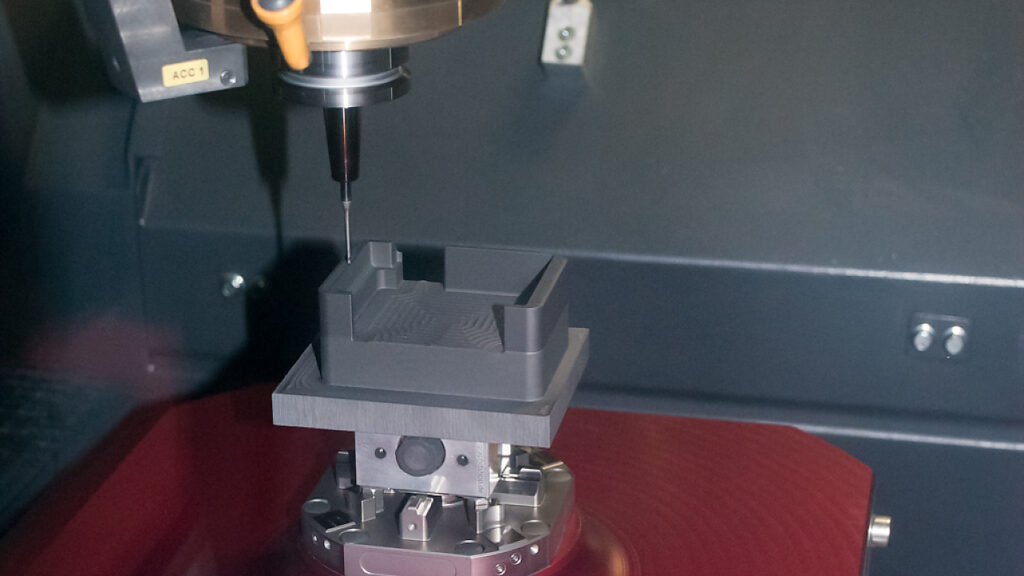

Das Qualitätsmessen ist ein wichtiger Schritt in der Prozesskette der Elektrodenfertigung. Diese, in VISI integrierte, Lösung zur Erzeugung von Messprogrammen ist speziell für das Messen von Elektroden entwickelt. Messergebnisse werden zurückgelesen und können für das Prozessmanagement bereitgestellt werden.
Einfache Integration in das Prozessmanagement
Softwaremodul: VCheck

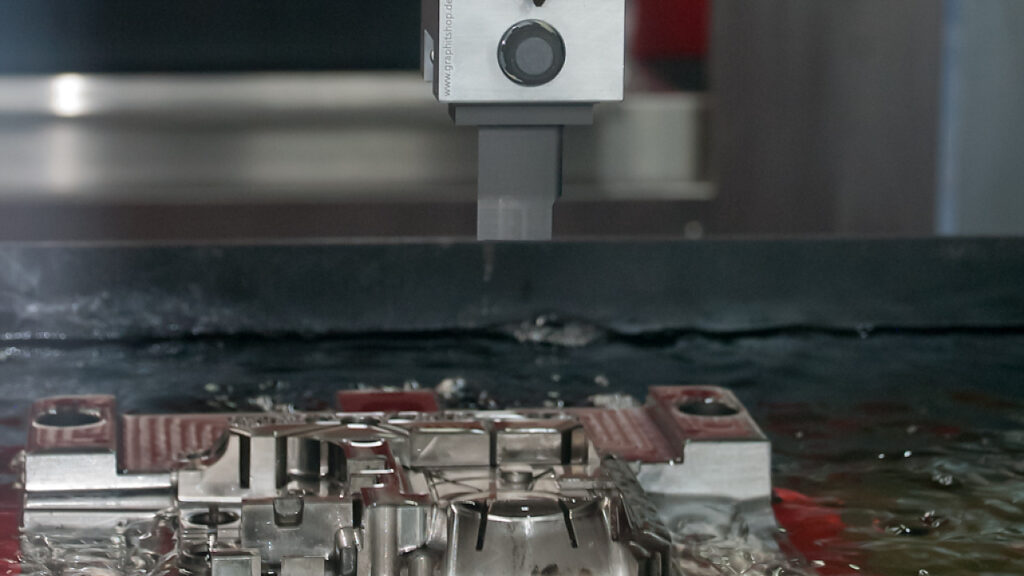

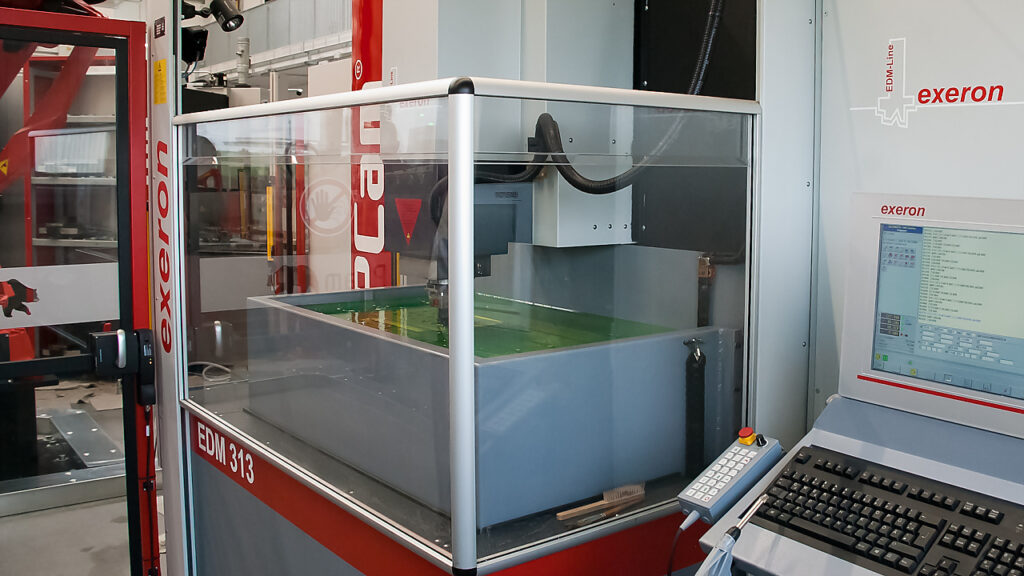

Senkerodieren
EDMLink liest die relevanten Informationen aus VISI Elektrode und übergibt die aufbereiteten Erodierdaten direkt an das Programmiersystem für die Senkerodiermaschine. Zur Übergabe kommen u.a. Elektrodeninformationen wie Positionen, Drehwinkel, Anzahl der Elektroden, Funkenspalt, …
Softwaremodul: EDMLink
Die Vorteile Zusammengefasst
- Hohe Prozesssicherheit
- Geringere Durchlaufzeiten
- Höhere Qualität
